アタッチフォーク「ナカちゃんフォーク」　#34（溶接固定）　NAKATAKI　0.5〜1.5tクラス　軽作業用

販売価格 ¥ 41,800（税込）

ポイント 380pt

商品コード： AM-NK-483

数量
※使用機械の型式名
使用機械の型式名（任意）
※使用機械の製造番号
※ピッチ(mm)
※バケットの幅[]
使用機械の型式名（任意）
１色目
２色目
３色目

【商品詳細】
適合バケット（x）：長さ ４００ｍｍ〜５００ｍｍ
対応機種：０．５トン〜１．５トン

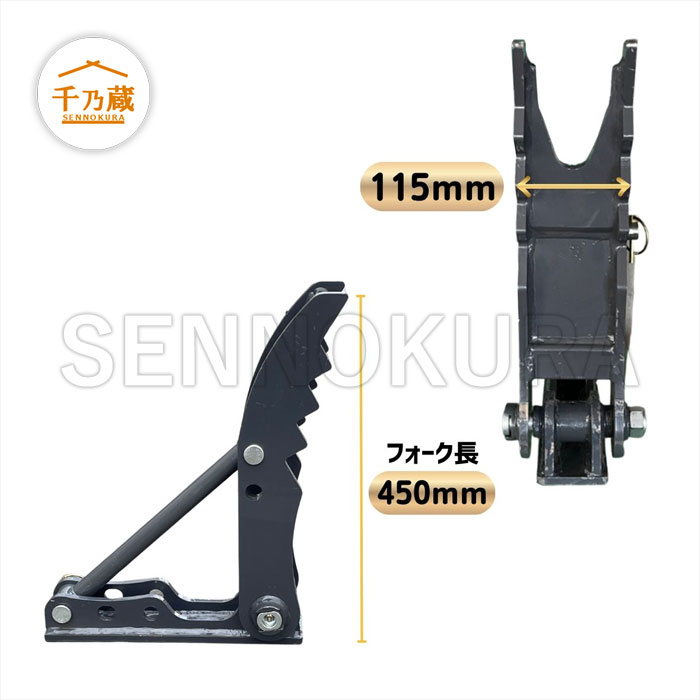

フォーク幅：１１５ｍｍ

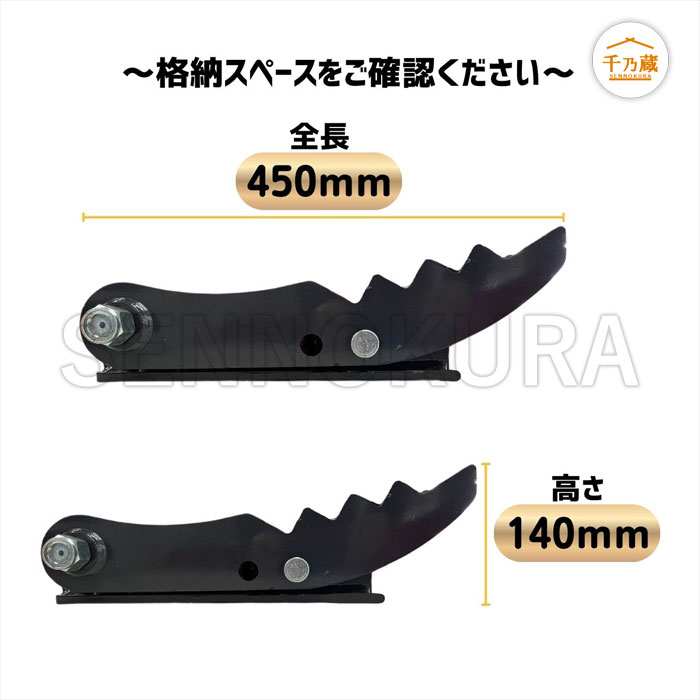

フォーク長：４５０ｍｍ
重量：１４ｋｇ

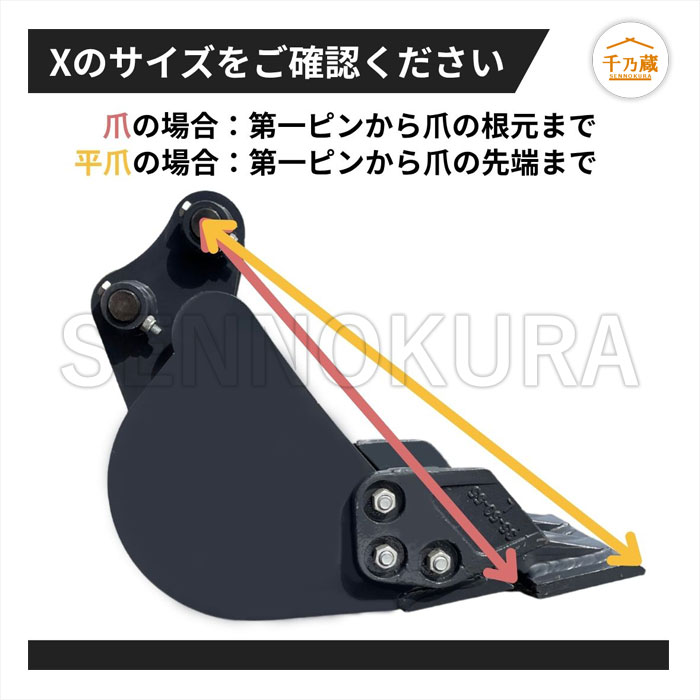

★４枚目の画像を見ながら、（x）の長さをご確認ください。

※アーム幅は、調整シムにて対応致します！

付属品：

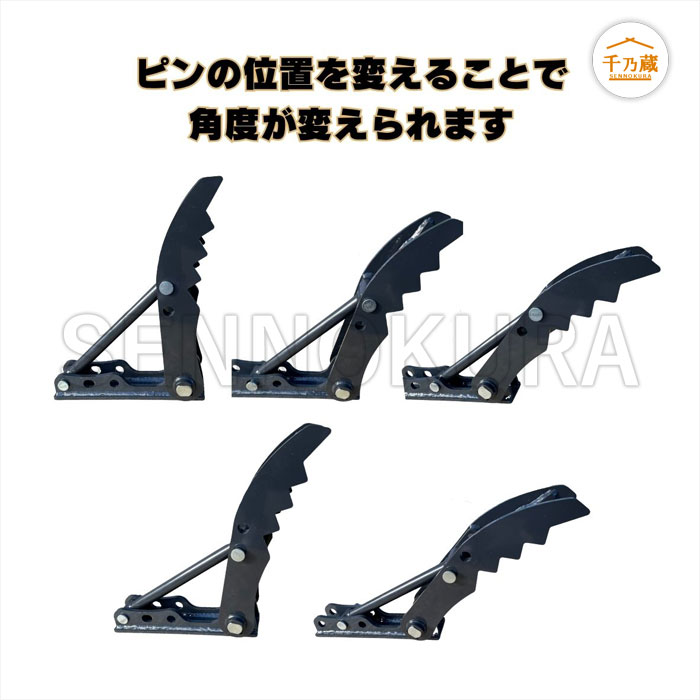

ピン ３本
強化パイプ１個
ブラケット１個
２本爪１個
ネジ ４個 (M8)

【ご注意】
こちらの商品は、軽作業用になります

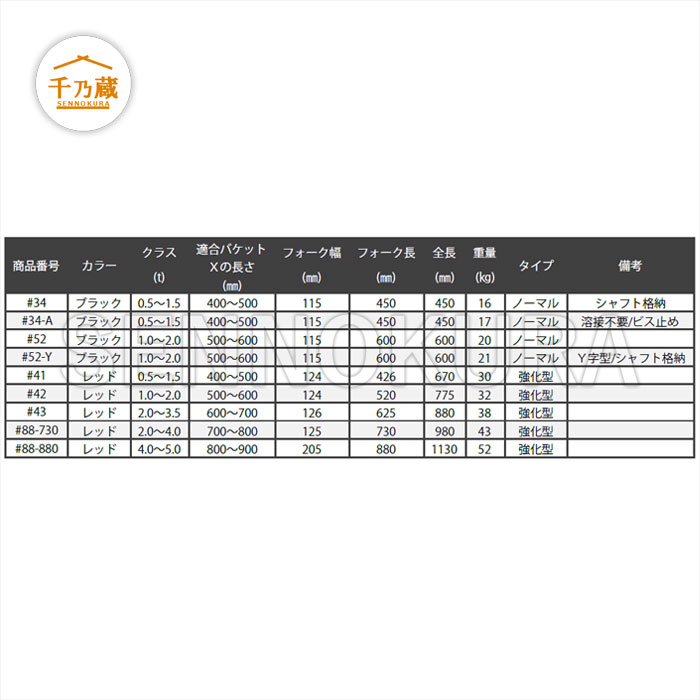

強化タイプをお求めの方は、＃41 ＃42 ＃43 ＃88 ＃88-880　をご覧ください

【重要事項】
※ブラケットの取付けは、ネジ固定・溶接固定のどちらでも取付可能です。
※アームの板厚が6ｍｍ未満の場合は、ネジでの取付けが出来ない場合がございます。
　その場合は、『板厚を補強後に取付け』もしくは『ブラケットを溶接し取付け』となりますのでご注意ください。
※板厚の詳細につきましては、恐れ入りますがメーカーへ直接お問い合わせいただきますようお願いいたします。

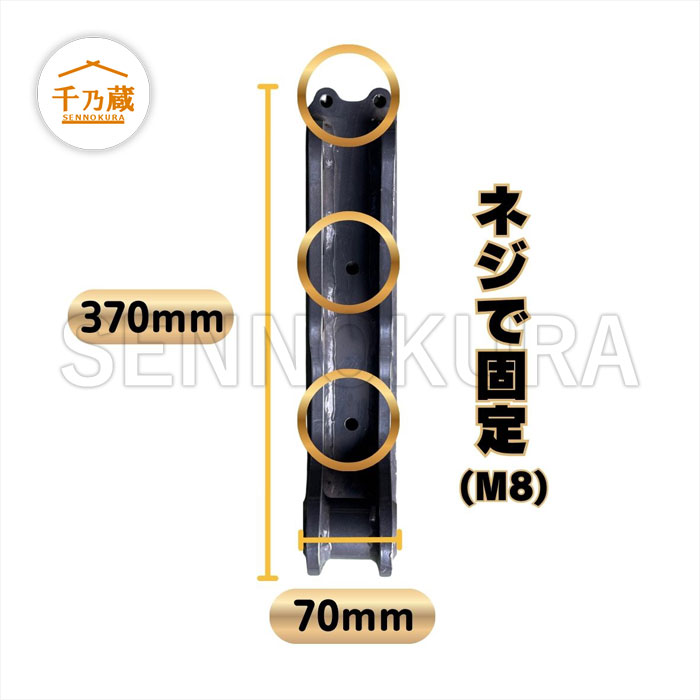

【ネジで固定する際の取付方法について】
本製品は、M8ボルト固定仕様となっております。
取り付けの際は、下記内容をご確認ください。
■ 使用ボルト
M8ボルト
■ 下穴ドリル径
6.8mm
■ 使用タップ
M8 × 1.25 タップ

【取付手順】
① 取付位置を決める
② 6.8mmドリルでアーム本体に下穴をあける
③ M8 × 1.25タップでネジ山を作る
④ M8ボルトでしっかり固定する
※ 取付時は、十分な強度を確保できる箇所へ施工してください。
※ 作業時は安全のため、保護具を着用の上、作業を行ってください。

※常時在庫は確保しておりますが、タイミングによっては欠品している場合がございます。
お急ぎの方は事前に納期をご確認ください。

※こちらの商品は個人名様の配送は不可となります。 法人名がないお客様は西濃運輸の営業所止めにて配送させていただきます。
※荷卸しの際にフォークリフトが必要になります。フォークリフトがない場合はご相談ください。

■取付機種
コマツ KOMATSU：
PC01 PC03-1 PC03-2 PC05-1 PC05-1A PC05-1新しい型 PC05-5 PC05-6 PC05-7 PC07-1 PC07-2 PC07-2E PC07-FR-1 PC08UU PC09 PC09-1 PC10-1 PC10-2 PC10-3 PC10-5 PC10-6 PC10-7 PC10MR PC10MR-1 PC10MR-2 PC10UU-3 PC10UU-5 PC12R-8 PC12UU PC12UU-1 PC12UU-2 PC15-1 PC15-2 PC15-3 PC15-3E PC15FR-1 PC15MR PC15R-8 PC15アバンセR PW05-1

クボタ KUBOTA：
K005 K008 K013 K015 KH007 KH012 KH014 KH31 KH35 KH5 KH50 KH50H KH8 KX005 KX012 KX014 RX141 RX153S U008 U008-5 U10 U10-1 U10-2 U10-3 U15-1 U15-2 U15-3 U15-3S

ヤンマー YANMAR：
B07 B-10 B12 B12-2 SV05-B SV05-C SV05-D SV08(J09) SV08-1E SV13 VIO10 VIO10-2A VIO10-2D VIO12 VIO12-2A VIO15 VIO15-2A VIO9 YB10 YB101 YB10-2 YB151 YB151-2U YB151U YB151UZ

日立建機 HITACHI：
EX10U EX10U-1B EX10U-3 EX12 EX12-2 EX14 EX15-1 EX15-2 EX15U EX15U-3 EX15UR EX5 EX8-2 EX8-2B ZX10U-2 ZX8U-2

キャタピラー CAT：
005 008CR 010CR 301.5CR MA012 ME05 ME08 ME15 MM08B MM08E MM15T MS010 MX15 MXR15

コベルコ KOBELCO：
SK005 SK007-1 SK007-2 SK007-3 SK013 SK014 SK015 SK09SR SK10SR-2 SK10SR-3 SK13SR SK15SR SK15SR-3

アイエイチアイ IHI:
IS005 IS10FX IS10GX IS10S IS10Z IS12GX IS12NX IS14GX2 IS14GX3 IS14PX IS15J IS7FX IS7GX IS7GX3 IS8NX IS9UX

ハニックス HANIX：
H08 N080-2 N120 N150 S&B150

北越工業 AIRMAN：
AX08

※こちらはあくまでも参考機種になります。お客様の機種に適合しないこともありますのでご注文前にご確認ください。
※こちらに記載のない型式については、お気軽にお問い合わせください。
